電壓互感器的工作原理、特性和接線方式

  不知道大家對電壓互感器是否了解,如果不了解的話,本文將重點講講其工作原理、特性和接線方式。希望大家可以在看完文本后,對其有更深入的認識。

  首先,我們來解釋互感器基本原理,包括互感器的構造和工作原理。接著,介紹互感器的特性,如精度、負載性能和頻率響應等。然后,闡述不同的互感器接線方式,并探討其適用范圍和應用注意事項。

  電壓互感器的工作原理基于互感器的構造和電磁感應原理?;ジ衅髦饕设F心、一次繞組和二次繞組組成。

  1、鐵心:鐵心通常采用硅鋼片制成,目的是減小磁通損耗和鐵損耗,提高互感器的效率。

  2、一次繞組:一次繞組是連接到高電壓側的繞組,通常由幾匝或幾十匝的導線組成。當高電壓側的電壓施加在一次繞組上時,產生磁通。

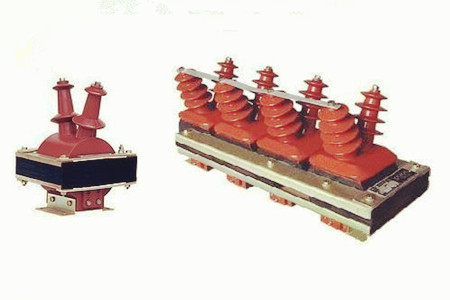

電壓互感器的工作原理、特性和接線方式

  3、二次繞組:二次繞組是連接到低電壓側的繞組,通常由數百匝或數千匝的導線組成。當一次繞組產生的磁通穿過二次繞組時,產生在二次繞組上的電壓。

  根據電磁感應原理,當一次繞組的電壓改變時,會導致磁通的變化,從而在二次繞組上產生感應電壓。因此,通過調整一次繞組和二次繞組的匝數比例,可以將高電壓變壓為低電壓,從而滿足測量和保護裝置的要求。

  電壓互感器具有以下幾個重要的特性:

  1、頻率響應:頻率響應是指互感器在不同頻率下的輸出特性?;ジ衅魍ǔT?0Hz或60Hz的電網中使用,但有時也需要在其他頻率下使用,因此頻率響應是一個重要的考慮因素。

  2、精度:互感器的精度是其重要的特性之一。精度通常表示為百分比,例如0.2級、0.5級等。精度越高,表示互感器輸出電壓與實際電壓的誤差越小。

  3、負載性能:負載性能是指互感器在不同負載條件下輸出電壓的穩定性。良好的負載性能能夠確保互感器在不同負載下輸出的電壓穩定,不受負載變化的影響。

  電壓互感器的接線方式有多種,常見的接線方式包括:星形接線、三角形接線和Z形接線。不同的接線方式適用于不同的應用場景。

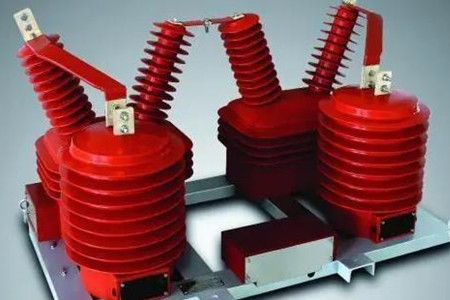

電壓互感器

  1、三角形接線:三角形接線是將互感器的三相二次繞組依次相連,形成一個三角形。這種接線方式適用于負載不均衡的場合,如低壓配電系統。

  2、星形接線:星形接線是將互感器的三相二次繞組的中性點連接在一起,形成一個星型。這種接線方式適用于負載均衡較好的場合,如高壓變電站。

  3、Z形接線:Z形接線是將互感器的三相二次繞組兩兩相連,形成一個Z形。這種接線方式適用于特殊場合,如需要將三相電壓轉換為單相電壓的應用。

  除了上述常見的接線方式,還有串聯接線和并聯接線等其他接線方式。在選擇電壓互感器的接線方式時,需要根據實際應用需求和系統設計進行合理選擇。在進行接線時,需要嚴格按照互感器的接線圖和接線說明進行操作,確保接線正確、穩定和安全。
