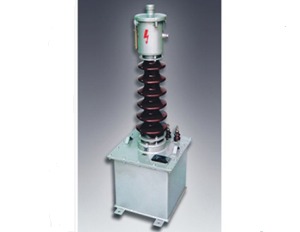

10~35kv電壓互感器母線如何接線

10~35kv電壓互感器母線如何接線

      從技術上講,雙母線接線方式下線路保護用電壓的取用一般有兩種方案,一種是取自母線電壓互感器,一種是取自線路電壓互感器,下面進行簡單分析。

      首先,傳統的母線10~35kv電壓互感器,每條線路所配備的電壓二次回路復雜,給運行管理帶來不便。根據《國家電網公司十八項電網重大反事故措施》的要求,220kv及以上電壓等級的微機型線路保護應遵循相互獨立的原則按照雙重化配置,兩套保護之間不應有任何電氣聯系,每套保護的交流電壓、交流電流應分別取自電壓互感器和電流互感器的互相獨立的繞組,同時斷路器和隔離開關的輔助接點,切換回路以及其它保護配合的相關回路亦應遵循相互獨立的原則按雙重化配置。

      其次,在小方式時,10~35kv電壓互感器測量精度無法滿足要求,電壓互感器設備廠家文件規定:“電壓互感器實際所帶負荷一定在電壓互感器額定容量的(25%~100%)范圍內時,才能保證測量精度。在實際工程設計中,一般按本母線上可能出現的最大負荷來選擇額定容量。在變電站的實際運行中,本母線所帶的線路(變壓器)數量,并非一定在最大負荷對應的數量。在小運行方式時,本母線實際所帶線路(變壓器)數量可能小于對應額定容量的25%情況,這時就無法確保電壓互感器的測量精度,這是母線公用電壓互感器方案難以避免的缺陷。

      對于取自線路的專用三相10~35kv電壓互感器來講,電壓二次繞組自供自足、自成系統,與外界無聯系,接線簡單,單元性強,不需要電壓并列裝置和電壓切換裝置,基本上不存在電壓二次回路反充電的可能。而且電壓互感器負荷恒定不變,設計選擇的電壓互感器二次額定容量,能確保測量精度。

      在電氣設計中,考慮線路配置三相電壓互感器,從經濟上比較,兩者投資相差不大,推薦220kv線路采用裝設三相電壓互感器,這種互感器可以有效避免二次回路反充電事故。
