35KV戶外電壓互感器接線時的注意事項

  35KV戶外電壓互感器在單相電路中接線時有很多的注意事項,其中一次接線部分應該需要注意一下幾個方面:

  1求一次接線的極性必須要正確,連接應該可靠;

  2、電氣距離應該需要符合要求;

  3、連接后的母線,不應該由互感器的接線端來來承受機械力;

  4、接地應該正確且良好。

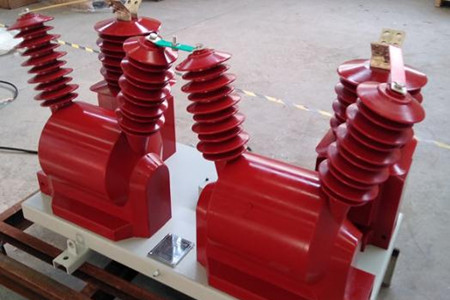

35KV戶外電壓互感器接線時的注意事項

  二次接線部分應該要注意以下幾個方面:

  (1)極性應該正確;

  (2)必須做好接地;

  (3)空閑繞組應該要具備良好的絕緣性,不能短路。

  互感器在三相電路中,一般有四種接線方式:

  1、一個單相互感器的接線,通??梢杂脤?duì)稱的三相電路,二次部位可以連接儀表或繼電器。

  2、兩個單相互感器使用V/V形接線方式,能夠測量相間線電壓,但是不能測量相電壓。

  3、三個單相互感器如果連接成Y0/Y0形,能夠按照供給要求來測量線電壓的儀表或繼電器,同時也可以根據供給要求相電壓的絕緣監察電壓表。

  4、一臺三相五芯柱互感器接成Y0/Y0/△(也就是開口三角形),連接成Y0形的二次線圈供電可以給儀表、繼電器和絕緣監察電壓表等。輔助二次線圈,連接成開口三角形,以便可以供電給絕緣監察電壓繼電器。

  如果三相系統是正常工作整臺,三相電壓也平衡,開口三角形兩端的電壓應該為零。當其中某一相接地的時候,開口三角形兩端應該要出現零序電壓,這樣草能夠讓絕緣監察電壓繼電器產生動作,發出信號。

  互感器接線的時候,還應該要注意一下幾點事項:

  1、與電流互感器的接線情況是一樣的,互感器的外殼和二次回路部位應該要有良好的接地。用于絕緣監視的互感器的一次繞組的中性點應該需要做好接地。

  2、二次回路接線所使用的截面積的絕緣銅線尺寸不能夠小于1.5mm2,排列應該需要整齊,連接應該要良好,盤、柜內的二次回路接線是不能夠有接頭存在的。

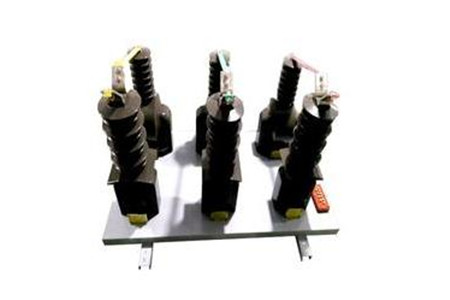

35KV戶外電壓互感器

  3、為防止一、二回路發生短路的情況,一、二次回路部位都應該需要安裝熔斷器。接成開口三角形的二次回路如果存在短路現象,一般也要求只流過微小的不平衡電流以及三次諧波電流,因此這些部位可以不安裝熔斷器。

  35KV戶外電壓互感器的極性和相序都不能發生混亂,二次回路中的工作阻抗不能夠太小,以免出現超負載運行。
